Ultimativ guide til dobbeltsøjlebåndsavmaskiner: typer, funktioner og anvendelser

Introduktion til dobbeltsøjlebåndsavemaskiner

Landskabet for moderne fremstilling er konstant drevet af behovet for hastighed, præcision og evnen til at behandle stadigt mere seje og komplekse materialer. Kernen i denne industrielle kapacitet ligger et kritisk stykke udstyr: den dobbeltsøjlede båndsavmaskine. Disse formidable maskiner er ikke blot værktøjer til at skære metal i; de er tekniske vidundere designet til at tackle de mest krævende skæreoperationer med urokkelig stabilitet og nøjagtighed. De repræsenterer toppen af ​​storskala materialeadskillelsesteknologi, der adskiller sig fra simplere båndsavmaskinevarianter gennem et grundlæggende overlegent arkitektonisk design. Efterspørgslen efter større komponentstørrelse og brugen af ​​eksotiske materialer, især i sektorer med stor indsats, har cementeret den dobbelte søjlekonfiguration som guldstandarden for forberedelse af tungt materiale.

Definer kort dobbeltsøjlebåndsavemaskiner.

A dobbelt søjle båndsav defineres primært af dens strukturelle konfiguration. I modsætning til konventionelle eller enkeltsøjlede save, hvor savrammen kun understøttes på den ene side, har dobbeltsøjledesignet to robuste, ofte lodrette, søjler eller styr, der stift understøtter og styrer savrammen, når den bevæger sig lodret eller vandret gennem emnet. Denne konfiguration, der ofte byder på en kraftig, forstærket stålrammebåndsavkonstruktion, sikrer, at skæremekanismen holdes parallelt og vinkelret på materialet, der skæres gennem hele slaget. Dette parallelle styresystem er den vigtigste differentiator, der giver maksimal støtte, minimerer vibrationer og sikrer lineær nøjagtighed, især når der er tale om massive blokke eller bundter af materiale.

Grundprincippet for enhver båndsavmaskine er brugen af ​​et kontinuerligt, tandet metalbånd - bladet - som løber over to store hjul, drevet af en motor med højt drejningsmoment. Denne klinge er spændt i ekstrem høj grad, hvilket gør den i stand til at skære gennem metal effektivt. I en standard- eller enkeltsøjleopsætning kan det udkragede savhoved dog være modtageligt for afbøjning eller vridningskræfter, når det møder modstand fra store, hårde materialer. Den dobbelte søjlebåndsav eliminerer denne sårbarhed. Ved at understøtte skærehovedet på to synkroniserede, præcist bearbejdede søjler er hele skærekraften fordelt og perfekt styret. Denne strukturelle integritet gør det muligt for maskinen at påføre det nødvendige tryk uden at afvige, hvilket virkelig tjener sin plads i kategorien af ​​kraftigt båndsavudstyr. Præcisionen, der tilbydes af denne dobbeltstøttemekanisme, er ikke til forhandling for industrier, hvor materialeintegritet og snævre tolerancer er altafgørende, hvilket ofte reducerer den nødvendige bearbejdningsmængde på de afskårne stykker.

Udviklingen fra en grundlæggende struktur med enkelt stolpe til den imponerende dobbeltsøjlebåndsav blev drevet af den metallurgiske revolution i det 20. århundrede. Efterhånden som stærkere, sejere materialer som stål med højt kulstofindhold, varmebestandige legeringer og kompositmaterialer af rumfartskvalitet dukkede op, blev behovet for et stabilt og kraftfuldt middel til foreløbig skæring kritisk. Tidlige design af båndsavmaskiner kunne simpelthen ikke håndtere skalaen og hårdheden af ​​disse nye billets. Stålrammebåndsaven med sin dobbelte søjlestruktur gav den nødvendige modstand mod vridning og bøjning, hvilket muliggjorde større arbejdskonvolutter og ensartet snit. Denne stivhed er så afgørende, at dimensionsnøjagtigheden af ​​det afskårne stykke ofte er direkte korreleret med maskinens strukturelle stabilitet, hvilket gør det dobbelte søjledesign til et grundlæggende krav for moderne, kvalitetsfokuseret fremstilling.

Fremhæv deres betydning ved kraftig metalskæring.

Betydningen af ​​dobbeltsøjlebåndsavmaskiner inden for kraftig metalskæring kan ikke overvurderes. I krævende industrier såsom rumfart, bilindustrien, skibsbygning, energiproduktion og storstilet værktøjs- og matriceproduktion, bliver komponenter ofte smedet eller støbt af højstyrkelegeringer, specialiserede værktøjsstål og eksotiske materialer som titanium, Inconel og forskellige nikkelbaserede superlegeringer. Disse materialer giver betydelige driftsmæssige udfordringer: de besidder høj flydespænding, genererer ekstreme termiske belastninger under skæring og kræver enestående, urokkelig fremføringskraft og strukturel stabilitet for at undgå for tidlig knivslid, tandafslag eller, mest kritisk, unøjagtige eller ikke-vinkelrette snit.

Det er netop her den dobbeltsøjlebåndsav udmærker sig. Dens overlegne stivhed giver mulighed for ensartet højtryksfremføring af klingen ind i arbejdsemnet uden den mindste antydning af afbøjning eller støj. Denne vibrationsdæmpende evne er en stor fordel i forhold til mindre stabile designs. Når en klinge klaprer, forårsager stødkræfterne hurtig mikro-frakturering af skærkanten, hvilket fører til hurtig sløvning, øget varmeudvikling og en mere ru snitflade. Ved at sikre en jævn, stabil snitbane skærer den kraftige båndsav ikke kun hurtigere, men forlænger også den funktionelle levetid drastisk af de dyre bimetal- eller hårdmetalklinger.

Resultatet er en transformativ effekt på produktionseffektivitet og omkostningseffektivitet. Stabiliteten giver mulighed for optimerede parametre, såsom højere fremføringshastigheder og hurtigere vingehastigheder, hvilket fører til hurtigere gennemløb og væsentligt reduceret behandlingstid. For store metalservicecentre og højvolumenkomponentproducenter er evnen til hurtigt og præcist at sektionere store barrer eller barrer direkte forbundet med deres rentabilitet og leveringstidspunkter. Investeringen i en robust industribåndsav med en stålrammebåndsavkonstruktion og en dobbeltsøjlekonfiguration udmønter sig direkte i reduceret materialespild, overlegen komponentkvalitet og strømlinet logistik. De er arbejdshestene, der er ansvarlige for at nedbryde enorme råmaterialebarrer og barrer, som kan veje flere tons, i håndterbare sektioner til efterfølgende CNC-bearbejdning, smedning eller varmebehandling, hvilket gør dem til et grundlæggende element i den globale fremstillingsforsyningskæde. Uden den iboende stabilitet af disse maskiner ville omkostningerne og tiden forbundet med at behandle moderne, højtydende materialer være uoverkommelige, hvilket potentielt stopper innovation i sektorer, der er afhængige af disse avancerede metalliske sammensætninger.

Nævn de forskellige typer og anvendelser.

Den vellykkede ydeevne og den udbredte anvendelse af dobbeltsøjlebåndsaven har ført til adskillige forskellige kategorier og teknologiske integrationer, der skræddersyet kernebåndsavmaskinens princip til en lang række specialiserede industrielle behov og arbejdsflowkrav. Disse forskelle drejer sig primært om snittets orientering og graden af ​​automatisering, der er indbygget i maskinens styresystem.

Kategorisering efter orientering:

Vandret dobbeltsøjlebåndsav: Dette er den mest almindelige og klassiske konfiguration for en båndsav med to søjler. Savrammen er generelt placeret vandret, og klingen bevæger sig nedad i et vandret fastspændt emne. Denne opsætning er perfekt egnet til bulkskæreoperationer, der involverer lange stænger, rør, strukturelle former eller massive rektangulære og cylindriske emner. Det vandrette arrangement tillader tyngdekraften at hjælpe skæreprocessen, mens de to søjler klarer det betydelige nedadgående fødetryk, der kræves til effektive metalskærende båndsavoperationer på store diametre. De er standarden for metalservicecentre og primær materialebearbejdning i næsten enhver tung industri.

Lodret dobbeltsøjlebåndsav: Selvom det er mindre almindeligt for højvolumen, lige linjeskæring af stangmateriale, er den lodrette konfiguration uundværlig til at skære store, tykke plader, strukturelle stålprofiler eller til at udføre specialiserede konturer eller "spalte" snit på emner. I dette design hviler emnet ofte stationært på et bord, og klingesamlingen bevæger sig lodret langs søjlerne, hvilket giver præcisionsskæring af komponenter, hvor materialets størrelse forhindrer bevægelse. De bruges ofte som en indledende proces til at adskille stort plademateriale, før det går til plasma- eller laserskæring.

Kategorisering efter automatisering og teknologi:

CNC automatisk dobbeltsøjlebåndsav: Integrationen af Computer Numerical Control (CNC) har fundamentalt ændret mulighederne for dobbeltsøjlebåndsaven. En CNC-båndsav giver mulighed for fuldautomatisk metalskæring. Operatøren programmerer de ønskede dimensioner, skæresekvens og materialetype, og maskinen styrer hele processen: materialeindeksering, fastspænding, skæreparametre og materialeudledning. Dette niveau af automatisering er afgørende for højvolumen, gentagne og præcision batchproduktion. Det sikrer enestående repeterbarhed og reducerer drastisk risikoen for operatørfejl, hvilket muliggør komplekse indlejrede snit og optimeret lagerforbrug. Den digitale integration af CNC-båndsaven gør det muligt for den at kommunikere med fabriksstyringssystemer (MES/ERP), hvilket muliggør problemfri integration i Industry 4.0-produktionsøkosystemer.

Hydraulisk dobbeltsøjlebåndsav: Selvom næsten alle Kraftige dobbeltsøjlebåndsavmaskiner bruge hydraulik til fastspænding og fremføring, fremhæver en specifik vægt på den hydrauliske båndsav den afgørende rolle, denne teknologi spiller. Hydrauliske systemer er ikke kun til brute force; de er afgørende for at levere jævn, fint kontrolleret og justerbar kraftforsyning. Denne kontrollerede kraft er essentiel for at håndtere den varierende modstand, der opstår ved skæring af forskellige materialetværsnit eller overgang mellem hårde og blødere materialefaser. Overlegne hydrauliske dæmpningssystemer sikrer en ensartet, rykfri tilførselshastighed, hvilket er altafgørende for at opnå en lang levetid for knivene og en skæreoverfladefinish af høj kvalitet. En højkvalitets båndsav med to søjler vil altid have et sofistikeret hydraulisk system til præcis, styret kraftpåføring.

Det vidtstrakte anvendelseslandskab for dobbeltsøjlebåndsaven taler om dens pålidelighed og alsidighed. Det spænder over kritiske processer såsom klargøring af massive turbineaksler i kraftproduktionsindustrien, sektionering af tykke stålrammer og panserplader til bygge- og forsvarsprojekter og opskæring af store aluminiums- og specialiserede stålsektioner til de strenge krav fra luftfartsindustrien. Ydermere, i genbrugs- og skrotforarbejdningssektoren, muliggør den iboende stabilitet og kraft af den industrielle båndsavkonfiguration hurtig og effektiv opskæring af store, vanskelige at håndtere komponenter, hvilket bidrager væsentligt til ressourcestyring. Deres grundlæggende design sikrer, at de ikke kun bruges til grovskæring, men også ofte anvendes i applikationer, hvor kvaliteten og den firkantede overflade er afgørende for efterfølgende højpræcisionsbearbejdningstrin, og derved minimerer behovet for omfattende efterskæring og maksimerer downstream-proceseffektiviteten. Kombinationen af ​​den stive stålrammebåndsavstruktur og intelligent automatisering gør den moderne dobbeltsøjlebåndsav til et uundværligt aktiv.

Hvad er en dobbeltsøjlebåndsavmaskine?

Dobbeltsøjlebåndsaven er en specialiseret kategori af metalskærende båndsavmaskiner, designet eksplicit til at håndtere de strenge krav til forarbejdning af store materialer med høj densitet i moderne produktionsmiljøer. For virkelig at værdsætte den avancerede konstruktion af dobbeltsøjledesignet, skal man først forstå den grundlæggende mekanik i hele kategorien båndsavning. Denne maskine repræsenterer et kritisk teknologisk spring fra konventionelle skæremetoder, og tilbyder uovertruffen stabilitet og præcision, der er afgørende for nutidens materialeudfordringer.

Forklar kernefunktionaliteten af ​​båndsavemaskiner

På sit mest grundlæggende niveau er en båndsavmaskine en skæreanordning, der anvender en kontinuerlig, fleksibel løkke af metal med tænder - savklingen - strakt stramt mellem to eller flere hjul. Denne klinge, der bevæger sig i én kontinuerlig, lineær retning, udfører skærehandlingen. Kernefunktionaliteten adskiller sig fra frem- og tilbagegående save eller rundsave, hvilket giver flere iboende fordele. Den lineære, kontinuerlige bevægelse af klingen sikrer, at skæringen altid udføres af et friskt sæt tænder, hvilket fører til højeffektiv spånevakuering og markant reduceret varmeudvikling pr. Denne glatte, ensartede skærehandling er essentiel for at opnå en skæreoverflade af høj kvalitet og maksimere klingelevetiden, især når der arbejdes med hårde legeringer. Skærehastigheden og tilspændingshastigheden er de to primære variabler, der styres af operatøren eller maskinens CNC-båndsavsystem.

Den grundlæggende proces for alle båndsave involverer at fastgøre emnet i en robust skruestiksamling og derefter føre den kontinuerlige klinge gennem materialet, indtil adskillelse er opnået. I en industriel båndsav leveres den massive kraft, der kræves for at drive klingen ved høje hastigheder og opretholde en enorm spænding, af en hovedmotor med højt drejningsmoment. Den overordnede effektivitet af skæreprocessen er stærkt afhængig af præcisionen af ​​klingestyrene, som forhindrer den smalle klinge i at vride eller afbøje under den store skærebelastning. Denne kernefunktionalitet, når den anvendes til tunge båndsavapplikationer, kræver en mekanisme, der er i stand til at håndtere enorme dynamiske kræfter uden at gå på kompromis med den geometriske nøjagtighed af snittet. Det er her, den strukturelle stivhed af dobbeltsøjlekonfigurationen ikke bare bliver gavnlig, men helt uundværlig. En standard enkelt-søjlet sav, designet til lettere opgaver, mangler simpelthen den strukturelle masse og styret støtte til at opretholde kvadratiskhed, når man støder på en stor, solid blok af højstyrkestål, hvilket ofte resulterer i unøjagtige, tilspidsede eller ikke-vinkelrette snit, der kræver dyr efterbehandling.

Detaljeret forklaring af dobbeltsøjlestruktur og dens fordele

Den dobbelte søjlestruktur er den definerende egenskab og den altoverskyggende fordel ved den moderne metalskærende båndsav designet til store lager. Dette arkitektoniske træk består af to massive, lodret eller vandret orienterede styresøjler, der danner en stabil, ubevægelig ramme. Savhovedet, som bærer driv- og mellemhjulene, klingen og klingestyrene, er monteret og ført præcist langs disse to søjler. Dette designprincip opnår, hvad enkeltsøjlesystemer ikke kan: absolut, urokkelig støtte til skæremekanismen gennem hele skæreslaget, uanset størrelsen eller tætheden af ​​det materiale, der behandles.

Kernefordelen ved dette dobbeltsøjlebåndsavdesign er elimineringen af ​​afbøjning, drejning og vibration. I konventionelle enkelt-søjle designs er skærehovedet udkraget, hvilket betyder, at det strækker sig ud fra et enkelt støttepunkt. Når der påføres en tung skærebelastning, ønsker denne udkragede struktur naturligvis at bøje eller vride sig væk fra den lige vej. Den dobbelte søjlebåndsav neutraliserer fuldstændig dette bøjningsmoment ved at fordele reaktionskræfterne symmetrisk over to meget stive søjler med stor afstand. Dette gør det muligt for maskinen at bruge meget højere fremføringstryk og tungere klinger, der er nødvendige for tunge båndsavsoperationer, især på materialer, der er svære at skære, såsom nikkellegeringer eller store titanium-bars.

Stivheden fra stålrammebåndsavkonstruktionen og de to søjler resulterer i flere målbare driftsmæssige fordele. For det første sikrer det overlegen snitvinkelrethed, hvilket betyder, at snitfladen er firkantet i forhold til papiret inden for ekstremt snævre tolerancer, ofte bedre end 0,002 tommer pr. tomme snit. For det andet forlænger dæmpningen af ​​vibrationer vingens levetid dramatisk, hvilket reducerer omkostninger og nedetid forbundet med klingeskift. For det tredje giver den forbedrede strukturelle integritet mulighed for integration af sofistikerede automatiserings- og kontrolsystemer. Tilspændingshastigheden, styret af et præcisionshydraulisk båndsavsystem, kan optimeres aggressivt, fordi maskinstrukturen pålideligt kan håndtere de resulterende kræfter. Denne synergi mellem den stive struktur og præcise styring muliggør en virkelig effektiv automatisk metalskæring, hvilket gør CNC-båndsavvarianten af ​​dobbeltsøjlemaskinen til det ultimative valg til højvolumen, præcisionsforberedelse. Pålideligheden af ​​denne struktur under konstant, tung belastning er grunden til, at dobbeltsøjlebåndsaven forbliver den essentielle arbejdshest i sektorer, der kræver kontinuerlig materialebearbejdning med høj præcision.

Udforsk dets komponenter og arbejdsprincip.

Dobbeltsøjlebåndsavens operationelle ekspertise er en funktion af dens specialiserede, integrerede komponenter, der arbejder i synkroniseret harmoni, alle forankret af den stive stålrammebåndsavstruktur. At forstå disse komponenter er nøglen til at værdsætte maskinens effektivitet.

Nøglekomponenter:

Savramme/hoved: Den vigtigste bevægelige enhed, understøttet af de to søjler. Den rummer hele vingedrevet. Dens stabilitet på søjlerne er afgørende for at opretholde skærenøjagtigheden.

Blade Drive System: Inkluderer hovedmotor og reduktionsgearkasse, som overfører høj effekt til drivhjulet. Effekten her bestemmer maskinens kapacitet til tunge båndsavsoperationer.

Båndhjul: Drivhjulet og tomgangshjulet, som klingen går rundt om. Disse hjul skal være perfekt afbalanceret og justeret for at minimere vibrationer og sikre en jævn klingevandring.

Blade guider: Kritiske komponenter placeret umiddelbart ved siden af skæreområdet. De bruger hårdmetalindsatser eller rullelejer til præcist at stabilisere klingen lateralt og lodret, lige før det kommer ind i materialet, hvilket sikrer, at snittet forbliver helt lige og vinkelret. Korrekt vedligeholdelse af klingestyrene er afgørende for snitkvaliteten.

Skruestik og spændesystem: Et robust, ofte hydraulisk drevet system, der sikrer arbejdsemnet. I en hydraulisk båndsav kan spændetrykket justeres for at forhindre materialebevægelse uden at deformere blødere materialer. Præcisionen af ​​dette system er en integreret del af opnåelse af gentagelige resultater ved automatisk metalskæring.

Materiale tilførselssystem: Typisk en integreret del af CNC-båndsaven. Dette system bruger en hydraulisk eller servo-drevet skyttel skruestik til nøjagtigt at indeksere materialet fremad efter hvert snit, hvilket sikrer høj repeterbarhed for batchbehandling. Dette gør den horisontale båndsavkonfiguration yderst produktiv.

Kølevæskesystem: Vigtigt til varmestyring. Den pumper store mængder køle-/smøremiddel direkte ind i skærezonen for at reducere friktion, skylle spåner og forhindre termisk skade på både klingen og emnet.

Arbejdsprincip:

Processen initieres af CNC-båndsavstyringssystemet, som styrer hele skærecyklussen. Først placeres materialet ved skyttel skruestik og fastspændes stift af det hydrauliske båndsav skruestiksystem. Når først den er fastspændt, accelererer hovedmotoren klingen til den programmerede hastighed (SFM), som bestemmes af materialetypen og klingens egenskaber. Kernen i operationen ligger i den kontrollerede, synkroniserede nedadgående fremføring af savrammen langs de to søjler.

Den dobbelt søjle båndsav bruger en fint styret hydraulikcylinder til at regulere tilspændingen. I modsætning til en konstant vægttilførsel giver det hydrauliske system mulighed for øjeblikkelige justeringer af fødetrykket baseret på den modstand, som bladet møder. Denne evne til at "lytte" til klingen og regulere fremføringskraften er afgørende for at optimere snittet på inkonsekvente eller variable materialer. Stivheden af ​​den dobbelte søjlebåndsavstruktur sikrer, at al den hydrauliske kraft udmønter sig direkte i skæreanstrengelser, hvilket bibeholder klingens præcise ind- og udgangsvinkel. Når klingen trænger ind i materialet, bader kølevæskesystemet snittet, hvilket sikrer hurtig spånevakuering og optimal skæretemperatur. Når skæringen er fuldført, hæver det hydrauliske system savrammen hurtigt, skruestikket spænder af, materialetilførselssystemet indekserer papiret fremad til den næste programmerede længde, og cyklussen gentages. Denne fuldt integrerede og præcise betjening adskiller dobbeltsøjlebåndsaven som den førende industrielle båndsavløsning til kraftig metalskæring.

Typer af dobbeltsøjlebåndsavmaskiner

Den foundational design of the double column band saw serves as a robust platform for numerous specialized machine configurations. These variations are engineered to meet specific manufacturing demands, primarily concerning the orientation of the workpiece and the level of automation required for the production workflow. While the core principle of dual column band saw support remains constant, the mechanical and electronic integrations define the machine’s optimal application, ranging from high-volume, straight-cut processing to complex, automated operations. Understanding these types is crucial for any operator or procurement specialist seeking the most efficient industrial band saw solution for their particular metal cutting band saw needs.

Vandrette dobbeltsøjlebåndsavmaskiner

Den horizontal band saw configuration is arguably the most prevalent and recognizable form of the double column band saw in material processing centers worldwide. Its architecture is explicitly designed for the continuous, high-volume sectioning of long, straight raw materials, such as bar stock, tubing, structural beams, and large diameter round or rectangular billets. In this configuration, the workpiece is clamped horizontally, and the saw head, guided by the twin columns, feeds vertically through the material. This orientation is highly effective because it allows the massive weight of the saw head and the cutting forces to be symmetrically applied and precisely controlled, ensuring a perfectly perpendicular cut face.

Den stability inherent in the steel frame band saw construction of the horizontal band saw is critical when performing automatic metal cutting on large, tough pieces. As the blade penetrates a thick cross-section of high-alloy steel, the cutting resistance can be immense. The twin column guides prevent the twisting or deflection that would otherwise compromise the squareness of the cut, which is essential for minimizing downstream machining time. Furthermore, the horizontal design easily integrates with complex material handling systems. In many modern facilities, the machine is coupled with powered roller conveyors, automatic loading decks, and automated scrap removal systems, creating a fully continuous workflow ideal for high-throughput batch cutting. This arrangement is the backbone of metal service centers, forging plants, and major automotive component suppliers where efficiency and cut accuracy are measured across thousands of repetitions. The robust nature of these Heavy-Duty Dual Column Band Saw Machine means they can accommodate extremely wide blades capable of applying high feed pressure, maximizing material removal rates. They represent the optimal balance between brute force cutting power and micron-level guided precision, a necessary combination for serious industrial production.

Lodrette dobbeltsøjlebåndsavmaskiner

I modsætning til dens vandrette modstykke er den vertikale dobbeltsøjlebåndsav optimeret til applikationer, hvor materialet ikke let kan indekseres eller bedst skæres, mens det hviler fladt. Denne type dobbeltsøjlebåndsav har et stationært arbejdsbord, hvor materialet er sikret. Savhovedet, monteret lodret mellem de dobbelte søjler, bevæger sig derefter nedad eller på tværs af materialets plan. Denne konfiguration bruges ofte til at skære ekstremt store eller uhåndterlige materialer, såsom tykke metalplader, massive strukturelle former, eller til at udføre specifikke slids- eller indsnitsoperationer. Den vigtigste fordel her er materialets stabile position. Da arbejdsemnet forbliver ubevægeligt og understøttet over et stort overfladeareal, minimeres vibrationer, og skærekræfterne absorberes i fundamentet.

Mens størstedelen af ​​højvolumen automatisk metalskæring udføres horisontalt, er den lodrette opsætning uundværlig i specialiserede områder. For eksempel i værktøjs- og matricefremstilling, hvor store, dyre blokke af værktøjsstål skal skæres for at skabe råemne former, sikrer den lodrette orientering den højeste grad af strukturel stabilitet under adskillelsen af ​​store materialetværsnit. I luft- og rumfartsindustrien kræver skæring af store, komplekse smedegods fra udfordrende superlegeringer ofte de unikke håndteringsevner fra en kraftig båndsav i en vertikal konfiguration. Selvom disse maskiner måske ikke tilbyder den samme rå gennemløbshastighed som en vandret båndsav på savværk, gør deres strukturelle integritet og evne til at håndtere materialebredde og højde dem uvurderlige. Den lodrette dobbeltsøjlebåndsav giver den nødvendige stivhed til præcise snit på materialestørrelser, der simpelthen ville overvælde mindre maskiner og sikre sin position som et specialiseret, essentielt industrielt båndsavværktøj.

CNC automatiske dobbeltsøjlebåndsavmaskiner

Den integration of Computer Numerical Control (CNC) technology transforms the double column band saw from a powerful mechanical tool into a sophisticated, intelligent production unit. The CNC band saw is designed for maximum efficiency, minimizing manual intervention and maximizing repeatability. The "automatic" descriptor signifies that the entire sequence—from material feeding and clamping to cutting, blade retraction, and re-feeding—is executed autonomously under the precise command of a programmed controller. This control system allows the operator to input parameters such as cut length, batch quantity, material grade, and even preferred chip-load, enabling the machine to dynamically adjust its speed and feed rates throughout the cut.

Den precision of the dual column band saw structure is the perfect complement to CNC automation. Because the machine’s physical structure is inherently rigid, the microscopic commands from the CNC controller are accurately translated into physical movement without deflection. This means the CNC band saw can achieve cutting accuracies and repeatability far beyond what is possible with manual or semi-automatic controls. Key features include servo-driven shuttle vises for extremely accurate material indexing, diagnostic systems that monitor blade tension and motor load, and advanced software for optimizing nested cuts or material yield. For facilities involved in high-volume production of identical parts, such as fasteners, hydraulic components, or bushings, the CNC band saw is mandatory. It facilitates true automatic metal cutting, ensuring every part in a batch of thousands is cut to the same tight tolerance, thereby significantly reducing waste and subsequent machining time. This level of automation is what distinguishes a modern industrial band saw and allows it to integrate seamlessly with automated material resource planning (MRP) and enterprise resource planning (ERP) systems, pushing manufacturing closer to the Industry 4.0 ideal.

Hydrauliske dobbeltsøjlebåndsavmaskiner

Mens alle Heavy-Duty Dual Column Båndsavmaskiner udnytter hydraulisk kraft til nøglefunktioner som fastspænding og materialeindeksering, understreger udtrykket hydraulisk båndsav ofte det hydrauliske systems sofistikerede rolle i styringen af savhovedets fremføringshastighed. Dette er den mekanisme, der er ansvarlig for at levere skærekraften. I en førsteklasses dobbeltsøjlebåndsav er det hydrauliske system langt mere end blot en kilde til brute force; det er et meget raffineret system af proportionalventiler, tryktransducere og dæmpere, der styrer savhovedets nedadgående bevægelse med ekstrem subtilitet.

Denne nuancerede kontrol er afgørende, fordi metalets skæreegenskaber ændres konstant. Modstanden er høj, når klingen først kommer ind i materialet, og den ændrer sig dramatisk, når klingen bevæger sig gennem et variabelt tværsnit. Et præcisionshydraulisk båndsavsystem, ofte koblet med tilbagekoblingssløjfen på en CNC-båndsav, kan øjeblikkeligt justere fremføringstrykket for at opretholde en optimal spånbelastning på bladets tænder. Dette forhindrer både over- og underbelastning. Den flydende, dæmpede bevægelse, som det hydrauliske system giver, sikrer et jævnt, ensartet snit, hvilket er afgørende for at minimere vibrationer og forlænge levetiden af ​​dyre hårdmetalblade, der bruges til seriøse metalsavningsopgaver. Ydermere driver det hydrauliske system den robuste spændemekanisme, hvilket sikrer, at materialet holdes ubevægeligt under den aggressive skæreproces, som er nødvendig for at stålrammebåndsaven kan levere sit maksimale potentiale. Det hydrauliske båndsavsystems pålidelighed og jævne kraftoverførsel er grundlæggende for at opnå de højpræcisionsresultater, der forventes af enhver moderne dobbeltsøjlebåndsav dedikeret til højtydende skæring. Synergien mellem den fysiske stivhed og den hydrauliske styring definerer den ultimative kapacitet af den moderne industrielle båndsav.

Nøglefunktioner at overveje for kraftige dobbeltsøjlebåndsave

Når man investerer i en dobbeltsøjlebåndsav, skal potentielle købere se ud over blot størrelse og hestekræfter. Den sande værdi og effektivitet af en båndsav med to søjler ligger i det synergistiske samspil mellem dens integrerede funktioner. Disse egenskaber bestemmer maskinens sande kapacitet til automatisk metalskæring, dens vedvarende præcision og dens overordnede driftslevetid i et krævende, tungt båndsavsmiljø. Valg af den rigtige kombination af funktioner sikrer, at maskinen er perfekt på linje med produktionsarbejdsgangen, materialeegenskaber og ønskede produktionsvolumener.

Skærekapacitet

Skærekapacitet er den primære specifikation, der definerer en dobbeltsøjlebåndsav og skal evalueres nøje. Denne metrik er defineret af de maksimale dimensioner, som maskinen fysisk kan rumme og skære. Kapaciteten er direkte relateret til afstanden mellem de to støttesøjler og savhovedets lodrette vandringsgrænser. På grund af den iboende stivhed tilvejebragt af de to søjler og den massive stålrammebåndsavkonstruktion, er disse maskiner eksplicit designet til at håndtere barrer, smedegods og bundter, som ville være strukturelt umuligt for enkeltsøjlede save at bearbejde nøjagtigt.

I industrielle båndsavsapplikationer handler kapacitet ikke kun om fysisk størrelse; det handler om at bevare nøjagtigheden over den maksimale dimension. En maskine med en kapacitet på 30 tommer skal levere en snitflade, der er vinkelret og flad over hele 30 tommer. Dette kræver den ekstreme modstand mod afbøjning, som kun den dobbelte søjlebåndsavarkitektur kan tilbyde. Ydermere dikterer den maksimale skærekapacitet ofte den påkrævede effekt af knivdrivmotoren og den tilsvarende størrelse af kniven. En maskine med større kapacitet kræver et bredere, tykkere blad for at bevare stabiliteten, hvilket kræver mere robust motorkraft og en stærkere drivlinje til at håndtere den øgede skærebelastning og friktionsmodstand. Ved evaluering af modeller er det vigtigt at overveje den faktiske arbejdsramme ikke kun den teoretiske maksimale frigang. Overdimensioneringskapacitet en smule kan også give værdifuld fleksibilitet til fremtidige materialekrav eller ulige formede lagerforberedelser.

Bladets hastighed

Klingehastighed, typisk målt i Surface Feet per Minute (SFM) eller meter per minut, er en afgørende parameter, der bestemmer skæreeffektiviteten og bladets levetid. Denne funktion skal være justerbar og præcist kontrolleret, fordi den optimale skærehastighed varierer dramatisk baseret på materialets hårdhed, sammensætning og termiske egenskaber. For eksempel kræver bløde materialer som aluminium og ikke-jernholdige legeringer høj SFM for at opnå effektiv spåndannelse, mens seje, varmebestandige materialer som værktøjsstål, titanium og nikkel superlegeringer kræver betydeligt langsommere, mere kontrollerede hastigheder for at forhindre overdreven varmeopbygning, mikrosvejsning og for tidlig knivslid.

Moderne CNC-båndsavmaskiner anvender avancerede Variable Frequency Drives (VFD'er) integreret i hovedmotorstyringen. Dette giver mulighed for øjeblikkelig, trinløs justering af klingens hastighed, hvilket gør det muligt for operatøren at finjustere SFM til den nøjagtige legering, der skæres. Overlegne båndsavmodeller til metal har også lukket-sløjfe-feedback, hvor kontrolsystemet kan overvåge belastningen på motoren og justere SFM for at opretholde optimal ydeevne, især ved overgang mellem midten og kanten af ​​en stor barre, hvor skæreforholdene ændrer sig. Evnen til præcist at tilpasse klingehastigheden til skæremodstanden er grundlaget for at maksimere bladets levetid og reducere den samlede skæretid, hvilket gør denne funktion til en nøglekomponent i effektiv og omkostningseffektiv automatisk metalskæring.

Bladstørrelse

Den specifications of the saw blade are intrinsically linked to the machine's structural capability and cutting performance. In a double column band saw, the structural rigidity allows for the use of wider and thicker blades, often exceeding 2 inches in width. Blade width is directly proportional to its beam strength; a wider blade is more resistant to the lateral forces that cause twisting and deflection during a deep cut. This is vital for maintaining the perpendicularity of the cut across large cross-sections.

Den width and thickness of the blade are determined by the machine manufacturer and must be adhered to. Running a blade that is too narrow for a given machine and application will result in poor cut geometry and rapid failure, even on a dual column band saw. Furthermore, the choice between bimetal and solid carbide blades is dictated by the materials being cut. Carbide-tipped blades, necessary for extreme heavy-duty band saw applications on superalloys, require the ultimate stability provided by the steel frame band saw structure and precise blade guides. A quality industrial band saw will feature highly adjustable, robust blade guides located close to the material, ensuring that the wide, high-tension blade is stabilized just meters before entry, maximizing cutting accuracy and minimizing the micro-vibrations that degrade cut quality.

Kølevæske system

Den coolant system is far more than a simple pump; it is a critical thermal management and chip evacuation system essential for efficient metal cutting band saw operations. Its primary functions are:

Køling: Fjernelse af friktionsvarme fra skærezonen, hvilket forhindrer metallurgiske skader på emnet og bevarer hårdheden af bladets tænder.

Smøring: Reducerer friktionen mellem klingen og materialet og reducerer derved strømforbrug og varme.

Chip Skylning: Aggressiv vask af spåner væk fra snittet (den afskårne spalte), hvilket forhindrer genskæring af spåner, hvilket drastisk reducerer knivens levetid og skæreeffektivitet.

En højtydende dobbeltsøjlebåndsav vil inkorporere et højvolumen, ofte dobbeltdyse, oversvømmelseskølesystem, der sikrer, at væsken når den dybeste del af snittet. Mere avancerede systemer, især dem, der understøtter automatisk metalskæring, omfatter spåntransportsystemer, der automatisk fjerner spånerne fra maskinbassinet og deponerer dem i en ekstern opsamlingsbeholder. Denne kontinuerlige spånfjernelse er obligatorisk for ubemandet drift og forhindrer spåner i at tilstoppe skærezonen eller beskadige de hydrauliske komponenter. Integrationen af ​​en CNC-båndsav kan også automatisere blandingen og overvågningen af ​​køle-/smøremiddelkoncentrationen, hvilket sikrer optimal ydeevne for forskellige materialer, der behandles.

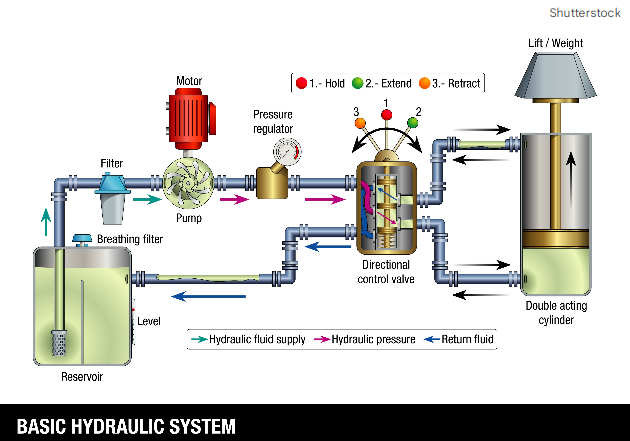

Hydraulisk system

Den hydraulic system is the very heart of the hydraulic band saw's operational control and power delivery. Its significance in a dual column band saw cannot be overstated, as it governs three critical areas: clamping, material feeding, and saw head feed control. For the cutting process itself, the hydraulic system manages the downward movement of the saw head and thus the feed pressure applied to the blade.

I premium-modeller har systemet proportionelle hydrauliske ventiler og tryksensorer, der fungerer i et lukket sløjfe med CNC-controlleren. Dette gør det muligt for systemet øjeblikkeligt at justere tilspændingshastigheden baseret på den realtidsmodstand, som klingen møder. Denne intelligente styring sikrer en konstant, optimal spånbelastning, et princip kendt som konstant nedstrømstrykregulering. Denne finesse i kraftforsyningen er afgørende for at forhindre, at klingen "bider" for hårdt, når du starter et snit eller går i stå, når du støder på en særlig hård sektion. Den glatte, dæmpede handling leveret af et veldesignet hydraulisk båndsavsystem minimerer strukturelle stød og vibrationer, hvilket direkte bidrager til overlegen snitfinish og forlænget værktøjslevetid. Ydermere sikrer de kraftige hydrauliske skruer, at materialet forbliver absolut fast, hvilket er afgørende for at opretholde nøjagtigheden under aggressive, kraftige båndsavskæringscyklusser.

CNC kontrol

Den Computer Numerical Control (CNC) system elevates the modern double column band saw to a true automated manufacturing platform. The CNC band saw is defined by its ability to execute complex cutting programs automatically, reducing reliance on constant operator oversight. A robust CNC controller offers a user-friendly interface for programming batch jobs, including multiple cut lengths from a single piece of stock, and managing material remnants efficiently.

Nøglefunktionerne i CNC-systemet omfatter:

Parameteroptimering: Lagring og genfinding af skæreparametre for hundredvis af forskellige materialer og knivkombinationer.

Diagnostisk feedback: Overvågning af kritiske driftsparametre såsom knivspænding, motorbelastning og kølevæskeniveauer og automatisk standsning af maskinen, hvis der opdages usikre forhold.

Materialeindeksering: Styring af servo- eller hydraulisk shuttle skruestik for at indeksere materialet fremad med mikron-niveau nøjagtighed, hvilket sikrer snævre tolerancer ved automatisk metalskæring.

Netværk: Integrering af den industrielle båndsav i fabrikkens netværk, hvilket giver mulighed for fjernovervågning, præstationsdataindsamling og integration med lager- og produktionsplanlægningssystemer.

Den intelligence of the CNC band saw ensures high repeatability and minimal scrap generation, making the machine a highly efficient component of any modern steel frame band saw based metal processing facility.

Materiale fastspændingssystem

Den material clamping system is the foundation of cutting accuracy. No matter how rigid the double column band saw frame is, if the material moves during the cut, the finished piece will be inaccurate. Therefore, the clamping system must be exceptionally robust, stable, and precisely controlled. In a heavy-duty band saw, this system is almost universally hydraulic, providing massive clamping force.

Nøglekomponenter inkluderer den faste skruestik og shuttle skruestik. Skiftskrukken er afgørende for automatisk metalskæring og fungerer som materialeføder, der præcist flytter skødet fremad efter hvert snit. Skruestikkæberne skal være designet til at klemme materialet på alle sider, hvilket sikrer stabilitet, især ved skæring af bundtet materiale eller ulige former. Moderne systemer inkluderer ofte mulighed for split-skruestik, hvilket tillader skruestik kun at åbne delvist for at håndtere den endelige materialerest mere effektivt og derved minimere materialespild. Integriteten af ​​spændesystemet er det, der i sidste ende omsætter den mekaniske kraft til et præcist og repeterbart snit, der cementerer maskinens rolle som en højpræcisions-metalskærebåndsav. Klemmekraften og positioneringsnøjagtigheden skal være proportional med den samlede skærekapacitet af dobbeltsøjlebåndsaven.
